Description

• 8 boucles stéréo symétriques commutées par relais : un routage propre, sans coloration, idéal pour comparer du matériel.
• Entrée maître + sortie maître stéréo en symétrique, avec 2 amplis casque intégrés pour un contrôle immédiat.
• Boucles nommables et sortie de données à collecteur ouvert pour afficher/automatiser clairement la voie sélectionnée.
• Option ASW-V : déclenchement automatique d’une vidéo par slot, lecture USB et sortie HDMI FullHD pour des démos audio/vidéo synchronisées.

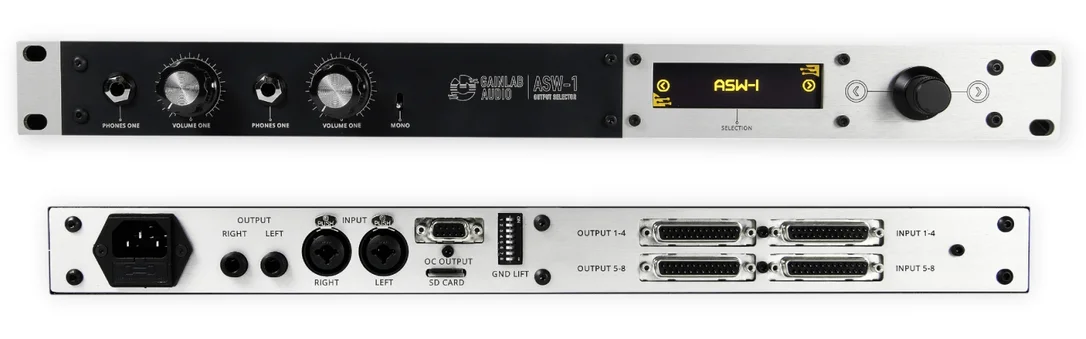

Le Gainlab Audio ASW-1 est pensé comme un véritable hub de démonstration et de monitoring : il permet d’alimenter jusqu’à huit appareils stéréo en niveau ligne, puis de récupérer leurs retours vers une sortie maître et deux sorties casque. Son principe est simple, mais redoutablement efficace en environnement pro : à chaque sélection, la commutation par relais assure une continuité de signal fiable, avec un chemin de signal galvaniquement isolé, pour préserver l’intégrité audio lors des comparaisons.

Dans une logique de gamme orientée studio, intégration et présentation, l’ASW-1 se positionne comme une solution  » centrale  » : au lieu de multiplier les repatchs, les adaptateurs et les erreurs de câblage, vous gardez une ergonomie fixe, un routage lisible et un changement de voie instantané. Résultat : vous passez plus de temps à écouter, moins de temps à reconfigurer.

En studio, l’ASW-1 sert de sélecteur de boucles pour comparer des chaînes de traitement, passer d’un processeur à un autre, ou tester plusieurs appareils dans un flux stéréo sans toucher au câblage. C’est particulièrement pertinent pour les sessions d’écoute critique, le contrôle qualité, ou les situations où l’on doit retrouver rapidement une configuration connue.

En showroom ou en point de vente, il devient un outil de démonstration clair : une sélection, et l’audio bascule immédiatement sur l’appareil choisi, tandis que le monitoring casque permet à deux personnes d’écouter dans de bonnes conditions. En intégration (régie, salle de formation, installation fixe), la sortie de données à collecteur ouvert facilite l’indication de la voie active et s’intègre dans une logique de pilotage ou d’affichage.

Commutation par relais et chemin de signal galvaniquement isolé

La commutation par relais est un choix privilégié quand on veut un comportement prévisible, un routage net et une cohérence sonore d’une voie à l’autre. Associée à la connexion galvanique du chemin de signal, elle contribue à conserver un trajet audio robuste dans les contextes de comparaison, de présentation et de monitoring.

Monitoring immédiat : sortie maître + double ampli casque

L’ASW-1 ne se contente pas de sélectionner des boucles : il centralise aussi l’écoute. Avec une sortie maître stéréo symétrique et deux amplificateurs casque intégrés (TPA6120), vous pouvez contrôler rapidement ce qui transite dans le système, sans ajouter d’ampli casque externe. Cette approche est idéale pour les démonstrations à deux, la validation rapide d’une voie, ou le contrôle en environnement partagé.

Nomination des boucles et indication de voie

Dans un setup comprenant plusieurs machines, la lisibilité est aussi importante que le son. La nomination des boucles aide à structurer votre routage (lecteurs, processeurs, destinations), tandis que la sortie de données à collecteur ouvert permet d’indiquer la voie sélectionnée sur un système tiers, selon les besoins de votre installation.

Option ASW-V : la démo audio/vidéo qui suit votre sélection

Avec l’option ASW-V, l’ASW-1 peut déclencher automatiquement la lecture d’une vidéo associée au slot sélectionné. La lecture se fait depuis une clé USB, sans logiciel de gestion, avec une sortie HDMI FullHD. C’est un atout direct pour la signalétique numérique, les présentations produit, la formation, ou tout scénario où l’image doit rester parfaitement alignée avec la source audio en cours de démonstration.

Caractéristiques techniques

• Entrée : 2 x XLR symétriques + 2 x DB25
• Sortie : 2 x XLR symétriques + 2 x DB25
• Entrée maître : 2 x XLR
• Sorties casque : 2 unités, 2 x Jack 6.35mm TRS

• Huit boucles de chemin stéréo symétriques
• Source maître stéréo symétrique
• Sortie maître stéréo symétrique
• Deux amplificateurs casque haute qualité (TPA6120)
• Connexion galvanique du chemin de signal
• Nomination des boucles
• Sortie de données collecteur ouvert pour indication de voie
• Commutation par relais
• Option lecteur vidéo ASW-V (lecture USB, sortie HDMI FullHD)

• Réponse en fréquence : 20 Hz – 20 kHz
• Emplacement carte mémoire : TF, MicroSD (ASW-V)

• Taille : 483 x 280 x 44 mm
• Poids : 2,6 kg
• Alimentation secteur : 230 V AC (EU), 110 V AC (US)
• Remarque : câbles DB25 non fournis
