Description

• 8 entrées et 8 sorties ligne XLR symétriques pour intégrer rapidement des sources et retours analogiques à un réseau StageCONNECT.
• Audio numérique StageCONNECT 32 canaux avec latence inférieure à la milliseconde, en PCM 24 bits non compressé (44,1/48 kHz).
• Deux sorties Ultranet pour alimenter directement des systèmes de monitoring personnels Behringer P16 et des enceintes Turbosound iQ.
• Souplesse de câblage sur scène via un câble micro XLR standard (ou câble DMX), avec alimentation à distance et données de contrôle.

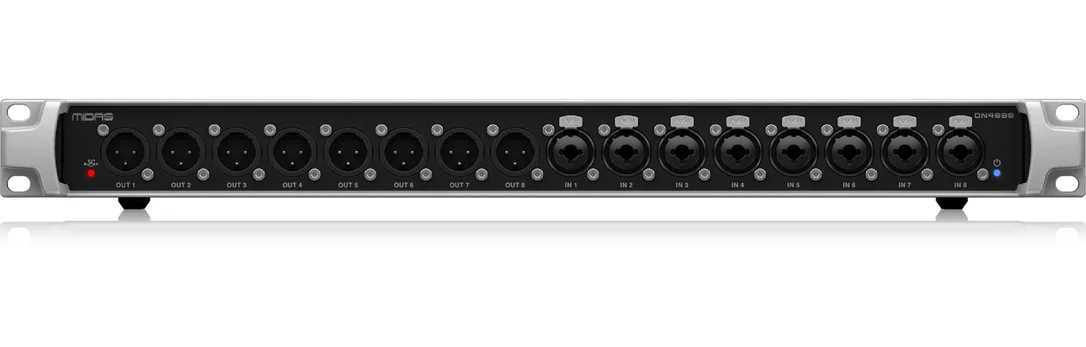

Conçu comme un boîtier de connexion dédié aux systèmes StageCONNECT, ce module sert de passerelle simple et efficace entre le monde analogique (vos entrées/sorties ligne en XLR) et la distribution audio multicanal sur scène. Il peut aussi fonctionner comme boîtier d’E/S analogique avec d’autres équipements compatibles StageCONNECT, notamment certains systèmes de diffusion et de monitoring, ce qui en fait une pièce centrale pour rationaliser le patch et réduire la longueur des multipaires.

Son intérêt devient particulièrement évident lorsque vous devez relier une scène à des racks latéraux, multiplier les points d’accès audio, ou créer des sous-ensembles (retours, side-fill, liaisons vers amplis/enceintes actives) sans complexifier l’installation.

Cette interface s’adresse aux ingénieurs du son, aux techniciens plateau et aux groupes en tournée qui veulent une connectivité fiable et rapide à déployer. Elle convient aussi bien aux prestations live (clubs, salles, festivals) qu’aux installations fixes qui demandent des extensions analogiques propres, tout en conservant une distribution audio moderne et centralisée.

Si vous utilisez une console compatible, des boîtiers de scène StageCONNECT, ou si vous souhaitez alimenter des mixeurs personnels Ultranet (type P16) et des enceintes compatibles directement depuis le réseau, ce boîtier vous permet de bâtir un système cohérent, clair à câbler et facile à faire évoluer.

Transport audio multicanal à très faible latence

Le lien StageCONNECT assure une transmission audio 32 canaux avec une latence inférieure à la milliseconde. Le signal circule en PCM 24 bits non compressé en 44,1 kHz ou 48 kHz, un choix pertinent pour préserver la dynamique et la précision, tout en gardant un comportement très réactif pour les retours de scène.

Câblage simplifié : un câble micro suffit

La connectivité est pensée pour être flexible sur scène : le transport audio StageCONNECT peut s’effectuer à l’aide d’un câble micro XLR standard (ou câble DMX). Résultat : moins de câbles spécifiques à prévoir, un dépannage plus simple, et une mise en place plus rapide, même dans des conditions de montage serrées.

Modes Master/Slave : adaptez l’interface à votre architecture

Le mode maître permet l’échange d’audio multicanal avec une chaîne d’autres appareils StageCONNECT, pratique pour structurer un réseau scénique et distribuer les flux là où vous en avez besoin. Les modes esclaves proposent des configurations 8×8 ou 16×8 canaux pour s’intégrer efficacement avec des consoles de mixage, boîtiers de scène et hubs compatibles, selon la topologie retenue (extension locale, stagebox déportée, rack retours, etc.).

Extension facile par cascade

Quand vos besoins augmentent, l’interface permet la mise en cascade avec d’autres boîtiers StageCONNECT (par exemple des modules d’entrées ou de sorties dédiés) afin d’ajouter des entrées/sorties analogiques supplémentaires. Vous conservez ainsi une logique modulaire : vous augmentez la capacité uniquement là où c’est nécessaire, sans refaire tout le système.

Ultranet intégré : monitoring personnel et diffusion compatibles

Grâce à ses deux sorties Ultranet, vous pouvez alimenter directement des systèmes de monitoring personnels Behringer P16 et des enceintes compatibles, en profitant du réseau StageCONNECT et des entrées analogiques disponibles. C’est une approche efficace pour décentraliser les retours, limiter les conversions inutiles et garder une distribution claire entre façade, scène et monitoring.

Alimentation à distance et fonctionnement autonome

Le boîtier prend en charge des configurations audio bidirectionnelles, avec données de contrôle et alimentation à distance en 12 VDC / 18 W. Une alimentation externe est également prévue pour une utilisation autonome et peut fournir une alimentation à distance sur la sortie StageCONNECT Master, ce qui sécurise l’exploitation selon les contraintes de votre installation (distance, nombre de modules, disponibilité des alimentations sur scène).

Caractéristiques techniques

• 8 entrées ligne XLR symétriques
• 8 sorties ligne XLR symétriques

• Transmission audio StageCONNECT 32 canaux
• Latence inférieure à la milliseconde
• PCM 24 bits non compressé
• Fréquences d’échantillonnage : 44,1 kHz / 48 kHz
• Connectique/câblage : utilisation d’un microphone XLR standard ou d’un câble DMX
• Mise en cascade possible avec d’autres boîtiers StageCONNECT (exemples : DN4816-I et DN4816-O) pour augmenter le nombre d’entrées/sorties analogiques
• Support des configurations audio bidirectionnelles
• Données de contrôle et alimentation à distance intégrées

• Mode maître : échange d’audio multicanal avec une chaîne d’appareils StageCONNECT
• Modes esclaves : configurations 8×8 ou 16×8 canaux pour consoles, boîtiers de scène et hubs compatibles StageCONNECT

• 2 sorties Ultranet
• Compatibilité d’usage : systèmes de monitoring Behringer P16 et enceintes Turbosound iQ (alimentation possible directement depuis StageCONNECT et les entrées analogiques)

• Alimentation à distance : 12 VDC / 18 W
• Alimentation externe : pour utilisation autonome et alimentation à distance sur la sortie StageCONNECT Master
