Description

• Patchbay 19 pouces au format 1U : 48 canaux jack 6,35 mm sur circuit imprime, ideal pour optimiser le cablage en studio et en rack.
• Connexions equilibrees et stereo en semi-normalise : parfait pour router preamplis, compresseurs, interfaces audio et convertisseurs avec souplesse.
• Mise a la terre configurable : chaque canal peut etre relie a la masse individuellement ou par groupes, pour mieux gerer les boucles de masse.
• Conception modulaire robuste : chassis metal renforce et circuits imprimes maintenus par serrage, pour reconfigurer sans perdre de petites pieces.

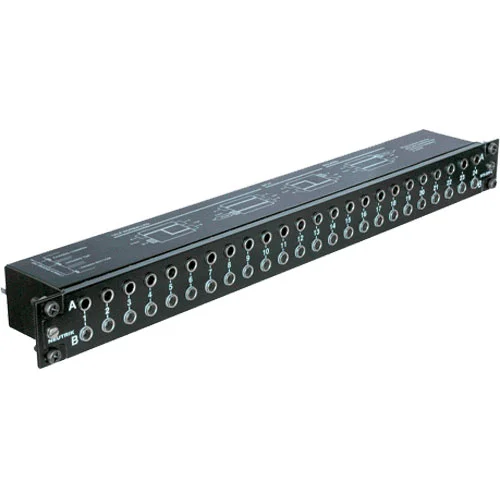

Le Rean NYS-SPP-L1 a ete pense comme une solution a la fois elegante et economique pour les installations 19 pouces. Avec son format 1U, il s’integre facilement dans un rack de studio ou de scene et permet de centraliser les entrees et sorties audio sans multiplier les adaptateurs. La fabrication signee Rean, marque du groupe Neutrik, met l’accent sur la fiabilite mecanique et la stabilite dans le temps.

Ce panneau de brassage est ideal pour les home-studios evolutifs comme pour les studios de projet qui veulent gagner en rapidite au quotidien. Branchez en permanence l’arriere (interfaces audio, preamps, EQ, effets, retours console) et effectuez vos changements de chaines audio par l’avant, en quelques secondes. Le mode semi-normalise est particulierement adapte aux workflows studio : une liaison par defaut est disponible, tout en permettant l’insertion d’un traitement externe sans refaire tout le cablage.

48 canaux equilibres sur circuit imprime

Le NYS-SPP-L1 propose 24 paires a l’avant et les 24 paires correspondantes a l’arriere, soit 48 canaux au total. Le cablage sur circuit imprime contribue a une installation propre et reproductible, tout en assurant une bonne tenue mecanique des connexions.

Reconfiguration simple, sans petites pieces a manipuler

Les circuits imprimes sont maintenus par serrage entre le panneau avant et le panneau arriere. Cette conception facilite la reconfiguration du panneau de connexion et limite les risques de perdre des elements comme des ecrous lors des interventions en rack.

Identification rapide et normalisation lisible

Le jack gris sert de repere visuel pour une identification normalisante facile a distinguer, utile lorsque le rack est dense ou en environnement de faible luminosite.

Caractéristiques techniques

• Type : panneau de brassage modulaire
• Format : 19 pouces x 1U
• Boitier : metal renforce
• Montage : rack 19 pouces

• Nombre de canaux : 48 canaux equilibres (24 paires avant + 24 paires arriere correspondantes)
• Connecteurs : jack 1/4 (6,35 mm)
• Configuration : stereo, symetrique, semi normalises
• Mise a la terre : par canal ou par groupes de numeros de canal selectionnables
• Identification : jack gris pour reperage normalisant

• Regelettes fournies : 4
• Fabricant : Rean (marque deposee par Neutrik AG)
