Description

• 8 entrées et 8 sorties analogiques pour rapprocher toutes vos connexions de la scène, tout en gardant une installation propre et rapide.
• Réseau AVB via câble Ethernet CAT5e ou CAT6 : transport audio longue distance avec très faible latence, sans multipaire lourd.
• Préamplis XMAX de classe A à semi-conducteurs, pilotables à distance depuis une console StudioLive Series III ou via UC Surface.
• Conçu pour la route : châssis acier robuste, poignées solides, connectiques verrouillables et possibilité de montage en rack (équerres en option).

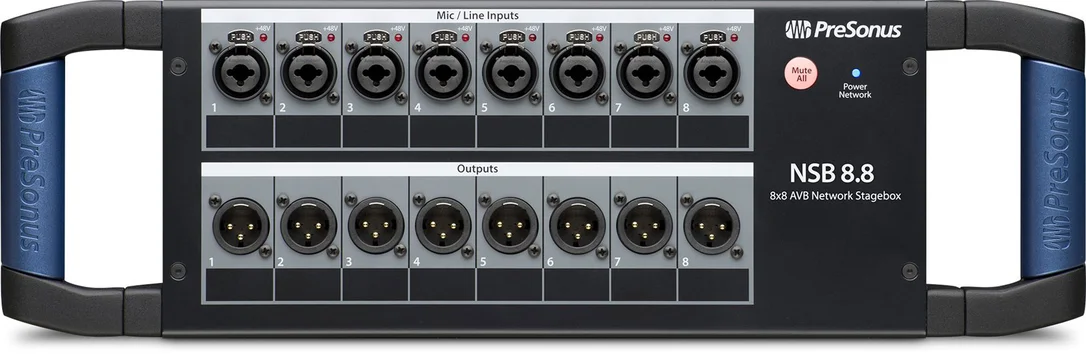

Le PreSonus NSB 8.8 a été pensé comme l’extension naturelle des consoles et enregistreurs StudioLive Series III. Dans cette gamme, l’AVB n’est pas un simple  » bonus  » : c’est la colonne vertébrale qui permet d’étendre un système au fil des besoins, en ajoutant des entrées et des sorties là où elles sont vraiment utiles, au plus près des musiciens et de la scène. Le NSB 8.8 s’intègre donc de façon transparente dans un réseau AVB existant, pour faire évoluer une configuration live, une installation fixe ou un setup hybride répétition, enregistrement et concert.

Le NSB 8.8 s’adresse aux ingénieurs du son, techniciens plateau, groupes en tournée, lieux de diffusion et prestataires qui veulent réduire la longueur des câbles analogiques, accélérer les changements de plateau et fiabiliser les connexions. Sur scène, il centralise les branchements micro et ligne, puis envoie l’audio vers la console via un simple câble réseau.

Il est aussi pertinent en installation (clubs, églises, salles polyvalentes, écoles) dès qu’on souhaite disposer d’un point de connexion propre au sol ou en bord de scène, tout en gardant la console en régie. Enfin, pour les configurations évolutives, son commutateur AVB intégré à 2 ports facilite la mise en série de plusieurs unités afin d’augmenter la capacité d’E/S sans complexifier le câblage.

Entrées micro et ligne, contrôle à distance et gain compensation

Avec ses 8 entrées mixtes micro/ligne verrouillables, le NSB 8.8 apporte la souplesse attendue d’un boîtier de scène moderne. Les préamplis XMAX sont contrôlables à distance, tout comme l’alimentation fantôme, ce qui évite les allers-retours en plateau pendant les balances. Pour les scénarios d’entrées partagées, la compensation de gain aide à conserver une cohérence de niveau lorsque plusieurs chemins d’entrée coexistent.

Sorties XLR verrouillables et gestion simple sur scène

Les 8 sorties ligne sur XLR verrouillables permettent d’alimenter des retours, des amplis de diffusion, des systèmes de monitoring ou des périphériques de scène selon votre architecture. Des indicateurs +48 V facilitent le contrôle visuel, et une touche de coupure générale du son apporte un vrai confort en situation (patch, changement de micro, maintenance rapide).

AVB : un réseau audio pensé pour le son live

En AVB, l’audio circule sur un réseau Ethernet avec une latence très faible et une synchronisation adaptée aux usages audio. Concrètement, vous remplacez un multipaire analogique long et encombrant par un câble réseau léger, tout en limitant les problèmes liés aux longues distances en analogique. Grâce aux 2 ports AVB du NSB 8.8, vous pouvez chaîner plusieurs boîtiers pour couvrir des plateaux plus larges ou multiplier les points de connexion.

Une construction faite pour encaisser

Le châssis en acier et les poignées ont été pensés pour les contraintes réelles de la scène : transport, montage, démontage, rack, flight-case. Le NSB 8.8 peut être monté en rack via des équerres optionnelles et il est compatible avec les coffrets de scène Ace Backstage, pratique pour intégrer l’unité dans un plancher technique ou sécuriser l’installation.

Caractéristiques techniques

• Boîtier de scène AVB 8 entrées et 8 sorties
• Entrées mixtes micro/ligne verrouillables et contrôlables à distance
• 8 préamplis XMAX contrôlables à distance
• Compensation de gain pour les entrées partagées
• 8 sorties ligne sur XLR verrouillables
• Touche de coupure générale du son
• Indicateurs +48 V
• Configuration et contrôle depuis les consoles StudioLive Series III et via UC Surface
• AVB 16×8 (8 canaux d’entrée directe + 8 canaux d’entrée avec compensation de gain)
• 2 ports AVB sur prises Ethernet XLR verrouillables
• Configuration et contrôle via UC Surface pour Mac, Windows, iPad et Android
• Prise d’alimentation IEC verrouillable
• Boîtier de scène robuste
• Équerres de rack en option
• Compatible avec les coffrets de scène Ace Backstage

• Type d’entrée : XLR femelle, symétrique
• Réponse en fréquence vers sortie générale (au gain unitaire) : 20 Hz a 20 kHz, plus ou moins 0,5 dBu
• Impédance d’entrée : 1 k ohms
• DHT vers sortie générale : inférieur a 0,005 pour cent, +4 dBu, 20 Hz a 20 kHz, gain unitaire, sans pondération
• Rapport S/B vers sortie générale (Réf. = +4 dB, bande passante 20 kHz, gain unitaire, pondération A) : 94 dB
• Taux de réjection du mode commun (1 kHz au gain unitaire) : 65 dB
• Plage de contrôle de gain (plus ou moins 1 dB) : 0 dB a +60 dB
• Niveau d’entrée maximal (gain unitaire) : +12 dBu
• Alimentation fantôme (CC plus ou moins 2 V) : CC 48 V, commutable par canal

• Type : Jack 6.35mm femelle 3 points (TRS) symétrique
• Réponse en fréquence vers sortie générale (au gain unitaire) : 20 Hz a 20 kHz, plus ou moins 0,5 dBu
• Impédance d’entrée : 10 k ohms
• DHT vers sortie générale : inférieur a 0,005 pour cent, +4 dBu, 20 Hz a 20 kHz, gain unitaire, sans pondération
• Rapport S/B vers sortie générale (Réf. = +4 dB, bande passante 20 kHz, gain unitaire, pondération A) : 94 dB
• Niveau d’entrée maximal : +18 dBu

• Type : XLR mâle, symétrique
• Niveau de sortie maximal : +24 dBu, plus ou moins 0,5 dBu
• Impédance de sortie : 100 ohms

• Plage dynamique du convertisseur A/N : 115 dB (pondération A, 48 kHz)
• Plage dynamique du convertisseur N/A : 115 dB (pondération A, 48 kHz)
• Ports réseau audio AVB : Ethernet sur XLR verrouillable
• Fréquence d’échantillonnage : 48 kHz, 44.1 kHz

• Connecteur : IEC verrouillable
• Plage de tension d’entrée : CA 90 a 230 V (plus ou moins 10 pour cent)

• Hauteur : 132 mm
• Largeur : 424 mm
• Profondeur : 114 mm
• Poids : 2,4 kg
