Description

• Envoyez 4 canaux micro ou ligne sur plusieurs dizaines de mètres via un seul câble réseau Cat.5/6 blindé, pour simplifier le câblage scène et régie.
• Format mini, léger et robuste : une solution discrète et fiable pour les setups live, broadcast ou installation.
• Compatibilité Catapult : fonctionne avec un Catapult Mini RX ou avec d’autres modules Catapult pour créer un lien analogique modulable.

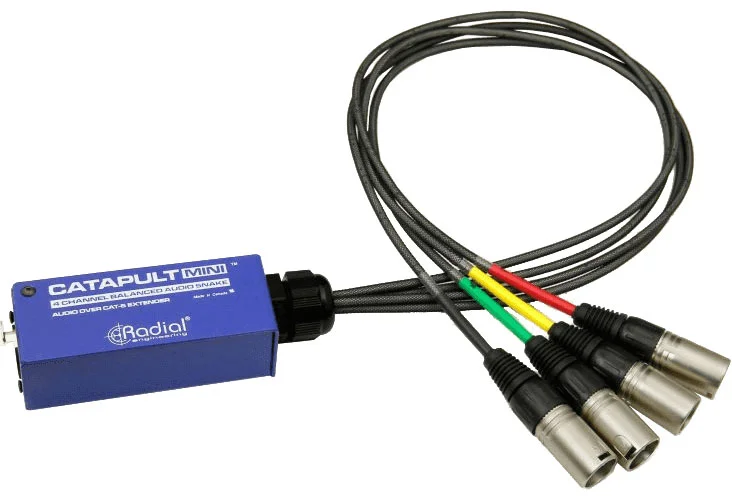

• Repérage et branchement rapides : EtherCon, 4 XLR mâles, épanouis de 60 cm gainés et code couleur via étiquettes thermorétractables.

Le Catapult Mini TX s’inscrit dans une approche  » multipaire simplifié  » : transporter plusieurs lignes analogiques sans tirer un lourd faisceau XLR. En s’appuyant sur un câble réseau Cat.5 blindé, il permet d’étendre des liaisons micro/ligne vers un module de réception Catapult Mini RX (ou un autre module Catapult), tout en conservant une logique de patching familière grâce aux connecteurs XLR. C’est une solution pensée pour les configurations évolutives, où l’on veut gagner du temps au montage, alléger les passages de câbles et garder une distribution audio claire.

Le Catapult Mini TX s’adresse aux ingénieurs du son, musiciens, techniciens plateau et intégrateurs qui ont besoin de déporter des signaux analogiques (niveau micro ou ligne) entre la scène, une cabine, une régie, un local technique ou un rack. Il est idéal pour relier un sous-ensemble (batterie, backline, pupitre RF, retours, side rack) à une zone de patch, pour traverser une salle sans multiplier les multipaires, ou pour sécuriser un cheminement de câbles propre dans des environnements où l’espace et le temps de montage sont comptés.

4 canaux analogiques sur câble réseau blindé

Le Catapult Mini TX transmet 4 canaux analogiques via un câble Cat.5 blindé (Cat.5/6). Cette philosophie permet de remplacer un faisceau de lignes par un seul câble, plus simple à dérouler, à attacher et à faire circuler dans les goulottes ou le long des structures. Vous conservez un chemin audio analogique lisible, particulièrement pratique quand vous souhaitez déporter des préamplis, des sorties de stagebox analogique, des liaisons de retours ou des signaux utilitaires.

Une connectique pensée pour la scène : EtherCon et XLR

Le module dispose d’une entrée EtherCon pour sécuriser la connexion du câble réseau lors des manipulations et limiter les risques d’arrachement. Côté audio, les 4 XLR mâles offrent une interface directe avec les patchs standards (boîtiers de scène, splits, racks, consoles, périphériques), sans adaptateurs complexes. Résultat : un câblage plus rapide, et un repérage plus naturel pour toute équipe habituée aux liaisons XLR.

Épanouis protégés et identification immédiate

Sur le terrain, la fiabilité se joue aussi dans les détails. Les épanouis de 60 cm sont protégés par une gaine tressée extensible, utile pour limiter l’usure, les pincements et les accrochages lors des changements de plateau. Les étiquettes thermorétractables avec code couleur facilitent l’identification des canaux, ce qui réduit les erreurs de patch et accélère le line-check, notamment dans les configurations denses (plusieurs liaisons identiques, multi-racks, plateaux en rotation).

Caractéristiques techniques

• Type : émetteur multipaire audio analogique
• Nombre de canaux : 4
• Signaux pris en charge : niveau micro ou ligne
• Compatibilité : Catapult Mini RX et autres modules Catapult

• Support de transmission : câble réseau Cat.5 blindé
• Compatibilité câble : Cat.5/6
• Portée : plusieurs dizaines de mètres

• Connexion réseau : EtherCon
• Connexions audio : 4 XLR mâles

• Épanouis : 60 cm
• Protection des épanouis : gaine tressée extensible
• Identification : étiquettes thermorétractables avec code couleur

• 107 x 34 x 41 mm
